Introduzione

I raggi svolgono un ruolo cruciale nelle prestazioni, nella durata e nella qualità di guida complessiva di qualsiasi bicicletta. Sebbene possano sembrare semplici e sottili aste che collegano il mozzo al cerchio, i raggi sono in realtà la spina dorsale della resistenza, della stabilità e dell'efficienza di una ruota. Per i ciclisti che cercano aggiornamenti ad alte prestazioni, il nostro Top-fire raggi in fibra di carbonio offrono un design ultraleggero e una rigidità eccezionale, migliorando sia la velocità che la reattività su strada o sui sentieri.

Questo articolo esplora il variegato mondo dei raggi per bici, dalla loro funzione essenziale e dalle diverse tipologie ai materiali utilizzati per la loro costruzione e ai modelli di allacciatura che determinano la tensione della ruota. Fornisce inoltre consigli pratici per la manutenzione e indicazioni sulla scelta dei raggi più adatti alle diverse discipline ciclistiche. Per chi cerca una pedalata più fluida e reattiva, acquisire una conoscenza più approfondita dei raggi per bici è un punto di partenza ideale.

In che modo i raggi influiscono sulla bicicletta?

I raggi sono più di un semplice collegamento tra il mozzo e il cerchio: sono essenziali per le prestazioni, il comfort e la durata di una bicicletta. Il loro impatto si riflette in tre aspetti chiave.

Distribuzione del carico

Una delle funzioni più importanti dei raggi è quella di distribuire uniformemente il peso del ciclista su tutta la ruota. Anziché concentrare lo stress su un singolo punto, i raggi distribuiscono il carico tra il mozzo e il cerchio. Questo supporto bilanciato aiuta a prevenire danni al cerchio e mantiene la ruota resistente, anche durante la guida ad alto impatto o quando sottoposta a carichi pesanti.

Manutenzione della tensione

La corretta tensione dei raggi è fondamentale per la stabilità della ruota. Quando la tensione è equilibrata su tutti i raggi, la ruota rimane dritta. Tuttavia, se anche un solo raggio è troppo lento o troppo teso, la ruota può oscillare, compromettendo la maneggevolezza e la sicurezza. Controllare regolarmente la tensione aiuta a mantenere una guida fluida e prevedibile.

Assorbimento delle vibrazioni

I raggi contribuiscono anche ad assorbire le vibrazioni e gli urti minori provenienti dalla strada o dal sentiero. La loro capacità di flettersi leggermente sotto pressione riduce le forze d'urto sul ciclista, migliorando il comfort e riducendo l'affaticamento. Questo è particolarmente utile sui terreni accidentati, dove stabilità e trazione sono fondamentali.

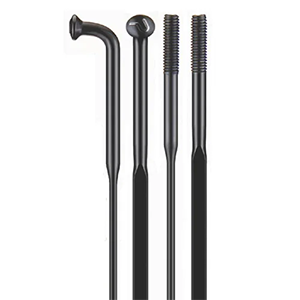

L'anatomia del raggio di una bicicletta

Testa a raggi

La testa del raggio è l'estremità appiattita a forma di fungo che si inserisce nel mozzo. Ancora saldamente il raggio in posizione, consentendogli di trasferire la coppia e la forza di rotazione dal mozzo al cerchio. Danni o crepe alla testa del raggio possono portare alla rottura immediata e compromettere le prestazioni della ruota.

Gomito o piega

Situato proprio accanto alla testa, il gomito forma un angolo di 90 gradi che consente al raggio di uscire dalla flangia del mozzo e allinearsi con il cerchio. Questa curva è un'area ad alto stress ed è uno dei punti più comuni in cui si verificano rotture dei raggi, soprattutto se la tensione dei raggi non è uniforme o la ruota è mal costruita.

Albero (o corpo)

Il perno è la lunga porzione centrale del raggio, solitamente realizzata in acciaio inossidabile per garantire robustezza e resistenza alla corrosione. Le ruote di fascia alta possono utilizzare raggi a doppio spessore (più sottili al centro), piatti (aerodinamici) o in fibra di carbonio per ridurre il peso e la resistenza al vento. Il perno deve garantire un attento equilibrio tra rigidità e flessibilità per mantenere un corretto allineamento delle ruote e un corretto assorbimento degli urti.

Estremità filettata

All'estremità del perno è presente una sezione filettata che consente al raggio di collegarsi al nipplo. Questa filettatura è essenziale per regolare la tensione dei raggi, che influenza direttamente la centratura e la stabilità strutturale della ruota.

Il capezzolo e il suo ruolo nel cerchio

Il nipplo è un componente piccolo ma essenziale che si avvita all'estremità del raggio e si inserisce nel cerchio. Funziona in modo simile a un dado e può essere ruotato con una chiave tiraraggi per stringere o allentare la tensione. Una corretta regolazione del nipplo garantisce che la ruota rimanga rotonda ed equilibrata, garantendo prestazioni precise e una guida sicura.

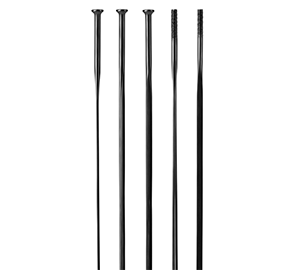

Tipi di raggi per bici

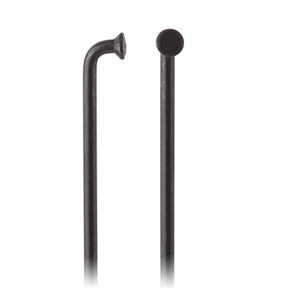

Raggi J-Bend

I raggi J-bend sono il tipo più comune che si trova sulle biciclette. Prendono il nome dalla piccola curvatura a "J" vicino alla testa del raggio e sono lo standard del settore da decenni.

Pro: Sono ampiamente disponibili, convenienti e facili da sostituire. Quasi tutti i negozi di biciclette hanno in magazzino raggi J-bend, rendendo le riparazioni rapide e convenienti.

Contro: Quella piega è un punto di stress. Se la tensione dei raggi non è correttamente bilanciata, il gomito può essere più soggetto ad affaticamento e rottura nel tempo.

Applicazioni tipiche: i raggi J-bend sono utilizzati in ogni tipo di bicicletta, dalle bici da pendolare di base alle mountain bike più robuste. Sono la scelta ideale per ruote multiuso.

Raggi dritti

I raggi dritti eliminano completamente la curvatura, offrendo una connessione diretta e lineare tra il mozzo e il cerchio.

Differenze rispetto alla J-Bend: senza quell'angolo di 90 gradi, la flessibilità e i punti deboli sono minori, il che si traduce in un raggio più resistente che mantiene la tensione in modo più uniforme.

Vantaggi aerodinamici e di tensione: questi raggi spesso consentono una tensione più elevata e bilanciata, che può migliorare il trasferimento di potenza e la rigidità della ruota. Inoltre, non avendo curve che interferiscono con il flusso d'aria, sono leggermente più aerodinamici.

Problemi di compatibilità: questa tipologia richiede mozzi specifici progettati per raggi a testa dritta. Ciò significa meno opzioni e solitamente un costo di sostituzione più elevato.

Raggi a lama (Aero)

I raggi a lama, noti anche come raggi aerodinamici, hanno una forma appiattita o ovale per fendere il vento in modo più efficiente.

Ridotta resistenza al vento: sono progettati per l'aerodinamica. Riducendo la resistenza aerodinamica, possono offrire ai ciclisti competitivi un vantaggio concreto, soprattutto nelle prove a cronometro o nelle gare su strada.

Utilizzato nelle corse: le bici da corsa professionali e le bici da triathlon spesso si affidano a raggi piatti, dove ogni watt e ogni secondo sono importanti.

Costruzione e installazione: i raggi piatti devono essere allineati correttamente durante la costruzione della ruota, in modo che il lato piatto sia rivolto verso il vento. Molti richiedono attrezzi speciali per l'installazione e la centratura, il che li rende meno adatti ai principianti.

Materiali dei raggi spiegati

Quando si tratta di raggi per bici, il materiale conta, e molto. Il materiale giusto per i raggi può aumentare la resistenza, ridurre il peso, migliorare la qualità di guida o massimizzare le prestazioni aerodinamiche.

Acciaio inossidabile

L'acciaio inossidabile è di gran lunga il materiale per raggi più diffuso nel mondo del ciclismo, e per una buona ragione. È robusto, durevole e resistente alla corrosione, il che lo rende ideale per qualsiasi cosa, dalle bici da pendolare alle ruote da strada ad alte prestazioni. I raggi in acciaio inossidabile rappresentano un equilibrio tra affidabilità e convenienza e mantengono una tensione costante nel tempo. La maggior parte dei costruttori di ruote e dei meccanici si affida all'acciaio inossidabile per la sua comprovata esperienza e la sua facile reperibilità.

Alluminio

I raggi in alluminio sono più leggeri dell'acciaio, ma questo risparmio di peso ha un costo: sono meno durevoli e più soggetti a fatica e rottura. L'alluminio è più morbido, il che può portare a deformazioni o crepe sotto sforzo. Per questo motivo, i raggi in alluminio sono rari e si trovano principalmente su modelli di nicchia o sperimentali. Possono offrire lievi vantaggi in termini di peso, ma richiedono un'installazione accurata e non sono consigliati per un uso intensivo.

Titanio

Il titanio offre il meglio di entrambi i mondi: più leggero dell'acciaio, ma più resistente dell'alluminio, e con un'impressionante resistenza alla corrosione. Ha anche una leggera elasticità che migliora il comfort di guida. Tuttavia, queste prestazioni premium hanno un prezzo elevato. I raggi in titanio sono costosi e difficili da trovare, spesso riservati a personalizzazioni o cerchi ad alte prestazioni.

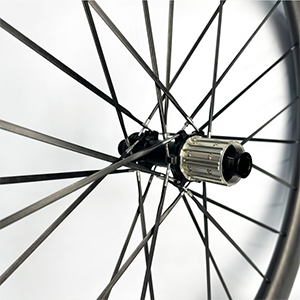

Fibra di carbonio

La fibra di carbonio è l'avanguardia della tecnologia dei materiali per raggi: ultraleggera, incredibilmente rigida e progettata per la massima efficienza aerodinamica. Raggi in carbonio Si trovano tipicamente nei cerchi da corsa di fascia alta, dove ogni secondo conta. Non sono filettati come i raggi metallici; sono invece stampati e integrati in sistemi di mozzi proprietari. Questo li rende difficili da riparare o sostituire e ne limita l'utilizzo a specifici set di ruote.

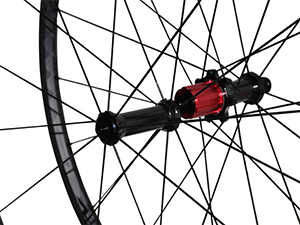

Conteggio dei raggi

Il numero di raggi è uno degli aspetti più trascurati ma importanti di una ruota per bicicletta. Influisce direttamente sulla resistenza, sul peso e sull'uso previsto della ruota. Un maggior numero di raggi generalmente significa una migliore distribuzione del carico e una migliore durata, mentre un minor numero di raggi riduce il peso e migliora l'aerodinamica.

Cosa significano i numeri dei raggi comuni?

La maggior parte delle biciclette moderne presenta ruote con 24, 28, 32 o 36 raggi. Ogni configurazione ha uno scopo specifico:

24 raggi: comuni sulle bici da corsa di fascia alta e sulle ruote da corsa. Meno raggi significano minore resistenza al vento e peso ridotto, ideali per velocità e salita. Tuttavia, queste ruote compromettono la robustezza e potrebbero non essere adatte a ciclisti più pesanti o su terreni accidentati.

28 raggi: una soluzione intermedia versatile, spesso presente sulle bici da corsa ad alte prestazioni. Offrono un buon mix di aerodinamica e resistenza, rendendoli adatti sia per l'allenamento che per le gare.

32 raggi: lo standard tradizionale per molte bici, compresi i modelli da turismo e gravel. Queste ruote offrono eccellente resistenza e affidabilità per i percorsi a lunga distanza o per le configurazioni da turismo con carichi pesanti.

36 raggi: progettati per la massima resistenza. Utilizzati su mountain bike, tandem e cargo bike, sono ideali per i ciclisti che necessitano della massima capacità di carico e durata.

Qual è il numero ideale di raggi per diverse biciclette?

Bici da strada: i raggi da 24 a 28 sono tipici per prestazioni leggere. Gli agonisti spesso scelgono i 24 per la velocità, mentre i ciclisti di endurance possono optare per i 28 per un supporto extra.

Biciclette gravel e da ciclocross: da 28 a 32 raggi offrono la resistenza necessaria per terreni misti senza aggiungere peso eccessivo.

Mountain bike: solitamente 32 o 36 raggi, a seconda dello stile di guida. I ciclisti più aggressivi, che praticano downhill o enduro, spesso preferiscono i 36 raggi per la massima resistenza agli urti.

Bici da turismo e cargo: scegliete sempre la versione a 36 raggi. Quando trasportate bagagli o passeggeri, la resistenza strutturale è imprescindibile.

Biciclette elettriche (E-bike): in genere hanno 36 o più raggi per supportare il peso aggiuntivo del motore e del sistema della batteria.

Modelli di allacciatura svelati

Il modo in cui i raggi sono disposti, noto come schema di allacciatura, influisce notevolmente sulla resistenza, la reattività e la durata di una ruota. L'allacciatura non è solo una questione estetica; è una questione di fisica, tensione e funzionalità.

Allacciatura radiale

L'allacciatura radiale è la tipologia di raggiatura più diretta e minimalista. In questo design, i raggi corrono dritti dal mozzo al cerchio, senza incrociarsi con altri raggi.

Leggero e aerodinamico: poiché l'allacciatura radiale utilizza raggi dalla lunghezza più corta possibile, riduce il peso e offre una minore resistenza al vento. Questo lo rende il sistema preferito per le ruote anteriori orientate alle prestazioni su bici da strada.

Ideale per ruote anteriori senza freni a disco: l'allacciatura radiale non è progettata per gestire coppie elevate. Ecco perché viene utilizzata quasi esclusivamente su ruote anteriori senza freni a disco. Sulle ruote posteriori o con freni a disco, la mancanza di raggi incrociati può causare lo sfilamento dei raggi sotto sforzo.

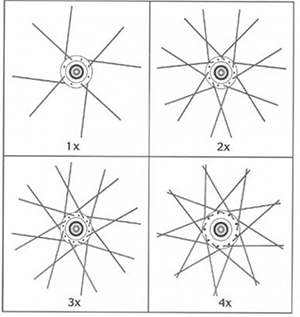

2-Croce, 3-Croce, 4-Croce

Questi schemi si riferiscono al numero di volte in cui ogni raggio incrocia altri raggi sullo stesso lato del mozzo. Più incroci ci sono, più lungo è il raggio e maggiore è la forza che può gestire.

Incrocio 2 (2X): ogni raggio ne incrocia altri due. Questo schema offre un equilibrio tra leggerezza e resistenza. Viene spesso utilizzato su ruote leggere che devono comunque gestire una certa coppia, come nel ciclocross o nel gravel.

Incrocio a 3 (3X): il modello più comune su bici da strada, gravel e mountain bike. Ogni raggio ne incrocia altri tre, garantendo resistenza eccellente, tensione uniforme e assorbimento degli urti. È la scelta ideale per chi cerca durata senza un peso eccessivo.

Incrocio a 4 (4X): utilizzato principalmente in applicazioni pesanti come tandem, cargo bike o bici da downhill. Il percorso dei raggi più lungo e gli incroci multipli rendono la ruota più robusta, ma aggiungono peso e complessità.

Quale modello di allacciatura per quale ciclista?

Ciclisti su strada: radiale (anteriore) e 2X o 3X (posteriore) per un mix di velocità e affidabilità.

Gravel e ciclocross: 3X per un equilibrio tra resistenza e reattività.

Mountain biker: 3X o 4X, a seconda di quanto sono aggressivi il terreno e lo stile di guida.

Touring e Cargo: sempre 3X o 4X per garantire la massima capacità di carico.

Come scegliere i raggi giusti per la tua bici

La scelta dei raggi giusti non riguarda solo l'estetica della ruota: è una decisione fondamentale che influenza le prestazioni, la durata e la sicurezza di una bicicletta.

Fattori chiave da considerare

Stile di guida: i ciclisti aggressivi che scattano, salgono o affrontano terreni accidentati necessitano di raggi più resistenti e durevoli, spesso con un numero maggiore di raggi e schemi di allacciatura più robusti. I ciclisti occasionali o i ciclisti amatoriali possono invece dare priorità al risparmio di peso e all'aerodinamica.

Tipo di bici: ogni tipo di bici ha esigenze uniche:

Le bici da strada beneficiano di ruote leggere e con un numero ridotto di raggi (spesso da 24 a 28) per velocità ed efficienza. I ciclisti che puntano alle massime prestazioni potrebbero prendere in considerazione le Top-fire. raggi in carbonio per migliorare l'aerodinamica e ridurre il peso.

Le mountain bike necessitano di 32-36 raggi per resistere a urti, impatti e condizioni difficili.

Le bici gravel si collocano nel mezzo, solitamente con 28-32 raggi per garantire sia prestazioni che durata.

Le bici elettriche sottopongono le ruote a uno stress maggiore a causa della potenza del motore e del peso aggiuntivo, per cui è ideale avere 36 raggi o più.

Peso del ciclista: i ciclisti più pesanti necessitano di ruote con più raggi e materiali più resistenti per evitare l'affaticamento dei raggi e la flessione della ruota.

Terreno: strade sconnesse, sentieri o percorsi impegnativi richiedono ruote robuste e resistenti agli urti. In questi casi, i raggi in acciaio inossidabile con raggiatura a 3 incroci sono una scelta affidabile.

Numero di raggi vs. resistenza della ruota

Esiste una correlazione diretta tra il numero di raggi e la resistenza della ruota. Più raggi significano una migliore distribuzione del carico e una maggiore durata, ma a scapito di un peso maggiore e di una resistenza aerodinamica leggermente maggiore. Meno raggi riducono il peso e migliorano la velocità, ma sacrificano la resilienza e possono essere più soggetti a guasti sotto stress.

Problemi e guasti comuni dei raggi

Cause di rottura dei raggi

La rottura dei raggi è spesso il risultato di una combinazione di fattori piuttosto che di un singolo difetto. Le cause più comuni includono:

1. Affaticamento del metallo dovuto ad anni di utilizzo o tensione non corretta.

2. Corrosione, soprattutto su raggi di qualità inferiore o in ambienti umidi e salati.

3. Costruzione scadente della ruota, ad esempio tensione irregolare dei raggi o schemi di allacciatura non allineati.

4. Danni da impatto causati da buche, salti o incidenti.

Come rilevare l'affaticamento dei raggi

1. L'affaticamento dei raggi non si manifesta da un giorno all'altro. Ci sono segnali sottili che i ciclisti possono notare:

2. Un suono simile a un "ting" durante la guida potrebbe indicare che un raggio si è spezzato o si è spostato sotto sforzo.

3. Ruote che oscillano o sfregano contro le pastiglie dei freni possono indicare una tensione non uniforme o un raggio rotto.

4. Crepe visibili o corrosione vicino alla testa del raggio o all'area del nipplo.

Ispezioni e controlli regolari della tensione, soprattutto dopo lunghi viaggi o urti, possono prevenire problemi più gravi in futuro.

Suggerimenti per la manutenzione dei raggi

Controlli di routine dei raggi

1. Un'ispezione regolare è il primo passo per prevenire problemi ai raggi. Gli esperti raccomandano di controllare la tensione dei raggi almeno una volta al mese, più spesso per chi pratica fuoristrada, cicloturismo o e-bike.

2. Far girare la ruota e verificare se ci sono oscillazioni laterali, che potrebbero indicare una tensione non uniforme dei raggi.

3. Stringi le coppie di raggi tra loro con le dita. Dovrebbero essere tutti ugualmente rigidi; se uno sembra molto più lento, potrebbe essere necessario intervenire.

4. Ascolta: i raggi sani emettono un chiaro "ping" quando vengono pizzicati. Un suono sordo o piatto può indicare perdita di tensione o affaticamento.

Quando e come ritensionare

1. Piccole regolazioni possono essere effettuate con una chiave tiraraggi. Stringere o allentare leggermente il nipplo per ripristinare l'equilibrio, ma sempre con piccoli incrementi.

2. Per disallineamenti più gravi, o se sono interessati più raggi, è meglio rivolgersi a un costruttore di ruote professionista. Una tensione non corretta può causare più danni che benefici.

Pulizia senza causare corrosione

1. Utilizzare una spazzola morbida o un panno con acqua calda e sapone per pulire la zona attorno ai raggi e ai nippli.

2. Evitare sgrassatori o solventi aggressivi, poiché potrebbero danneggiare i rivestimenti protettivi.

3. Risciacquare abbondantemente e asciugare con un panno pulito.

Conclusione

I raggi della bici sono più di semplici componenti delle ruote: sono i compagni silenziosi di ogni pedalata, che si tratti di affrontare i sentieri o di inseguire la velocità. Conoscere le tipologie, i materiali, la tensione e le geometrie dei raggi aiuta a ottenere il massimo dalle ruote. Una manutenzione regolare e aggiornamenti ponderati possono contribuire notevolmente a migliorare la qualità e la sicurezza della pedalata.

Domande frequenti

1. Con quale frequenza dovrei controllare la tensione dei raggi della mia bicicletta?
Almeno una volta al mese, soprattutto se si pedala spesso o su terreni accidentati.

2. Posso pedalare con un raggio rotto?
Non è l'ideale, ma puoi percorrere brevi distanze con cautela. Fallo riparare il prima possibile per evitare danni al cerchio.

3. Più raggi sono sempre migliori per quanto riguarda la resistenza?
Non sempre. Più raggi = più peso. Dipende dallo stile di guida e dal terreno.

4. Qual è il miglior materiale per i raggi della mountain bike?
L'acciaio inossidabile è la scelta ideale per la sua durevolezza e capacità di assorbimento degli urti.

5. La centratura delle ruote è la stessa cosa della regolazione della tensione dei raggi?
Sono strettamente correlate. La centratura consiste nel tendere/allentare i raggi per raddrizzare la ruota.
